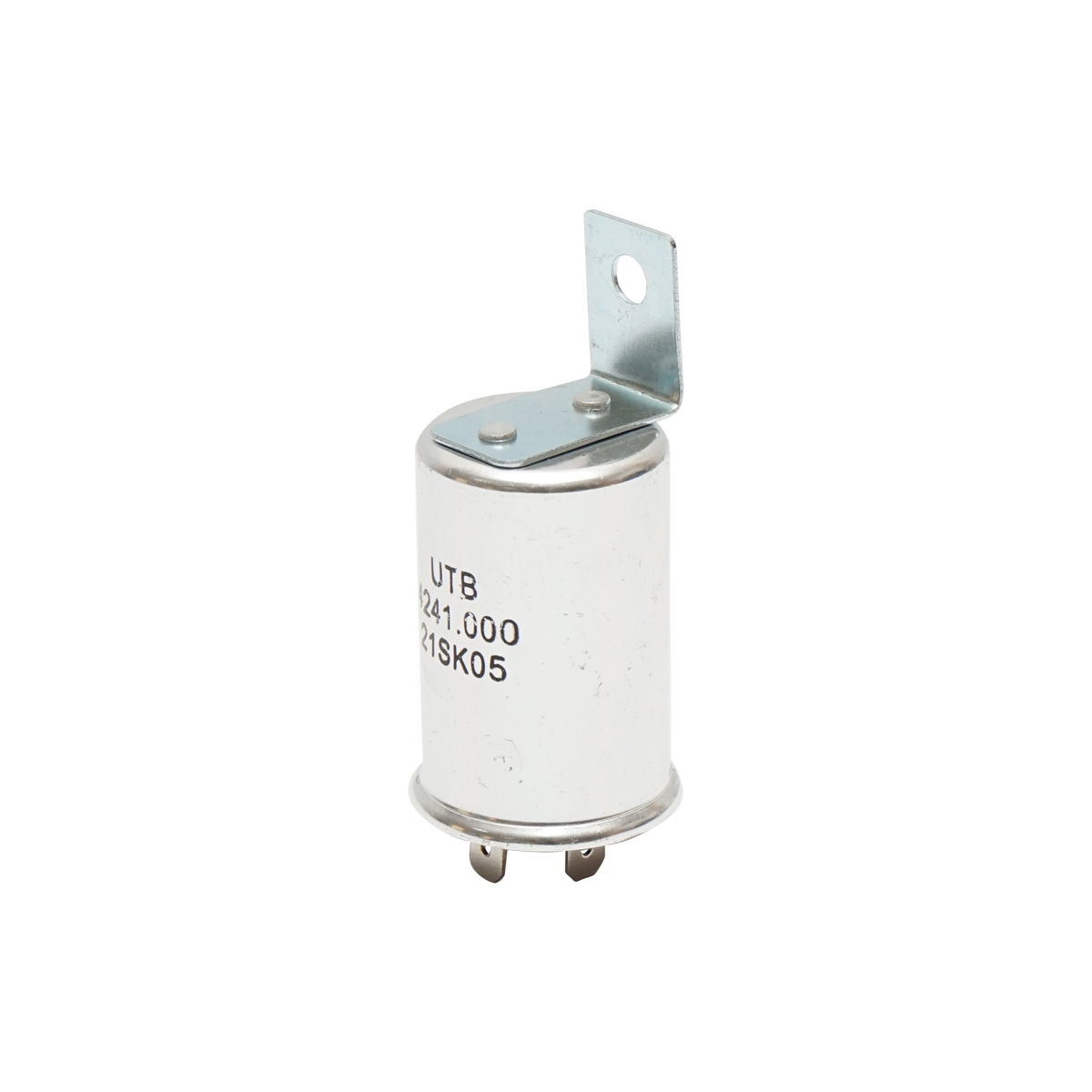

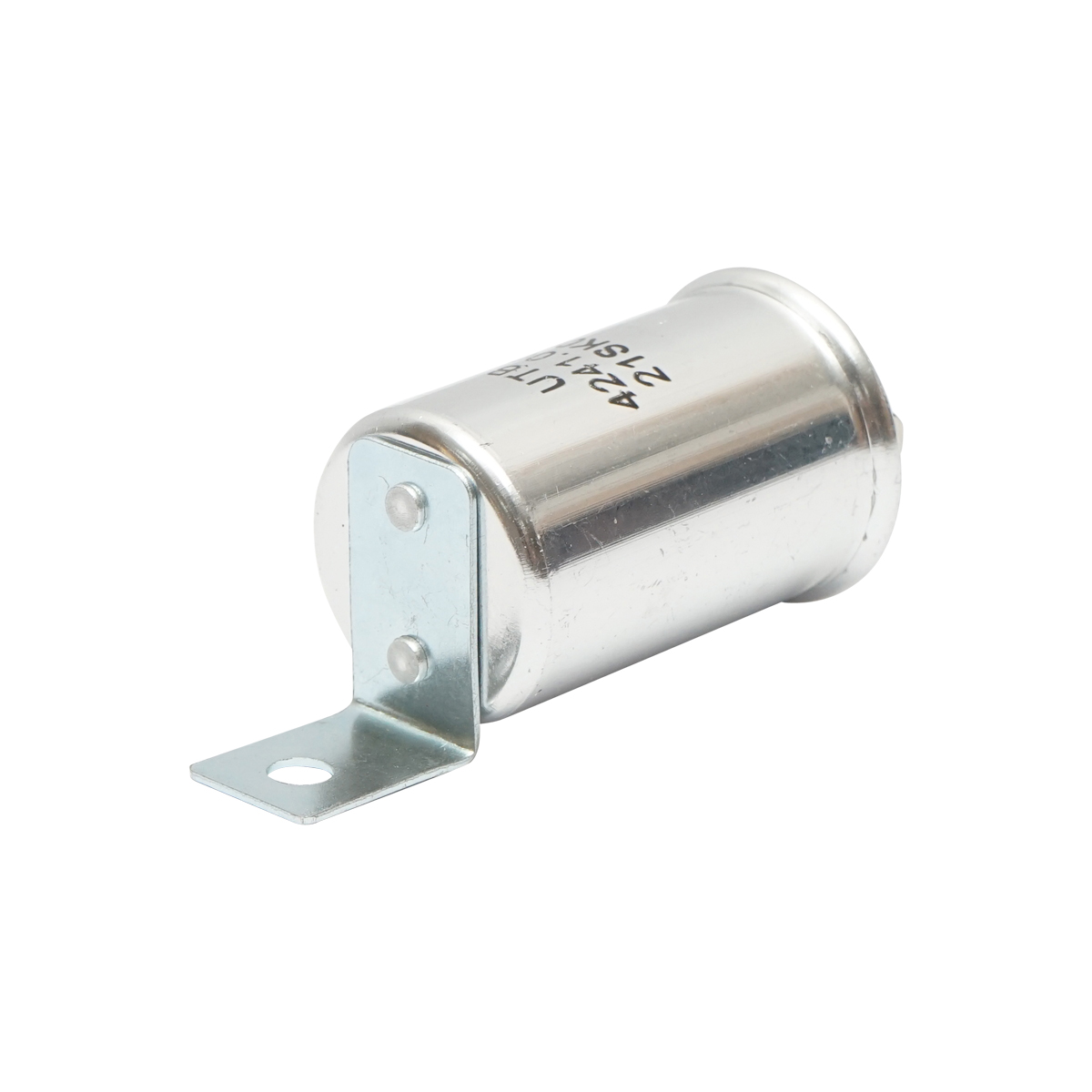

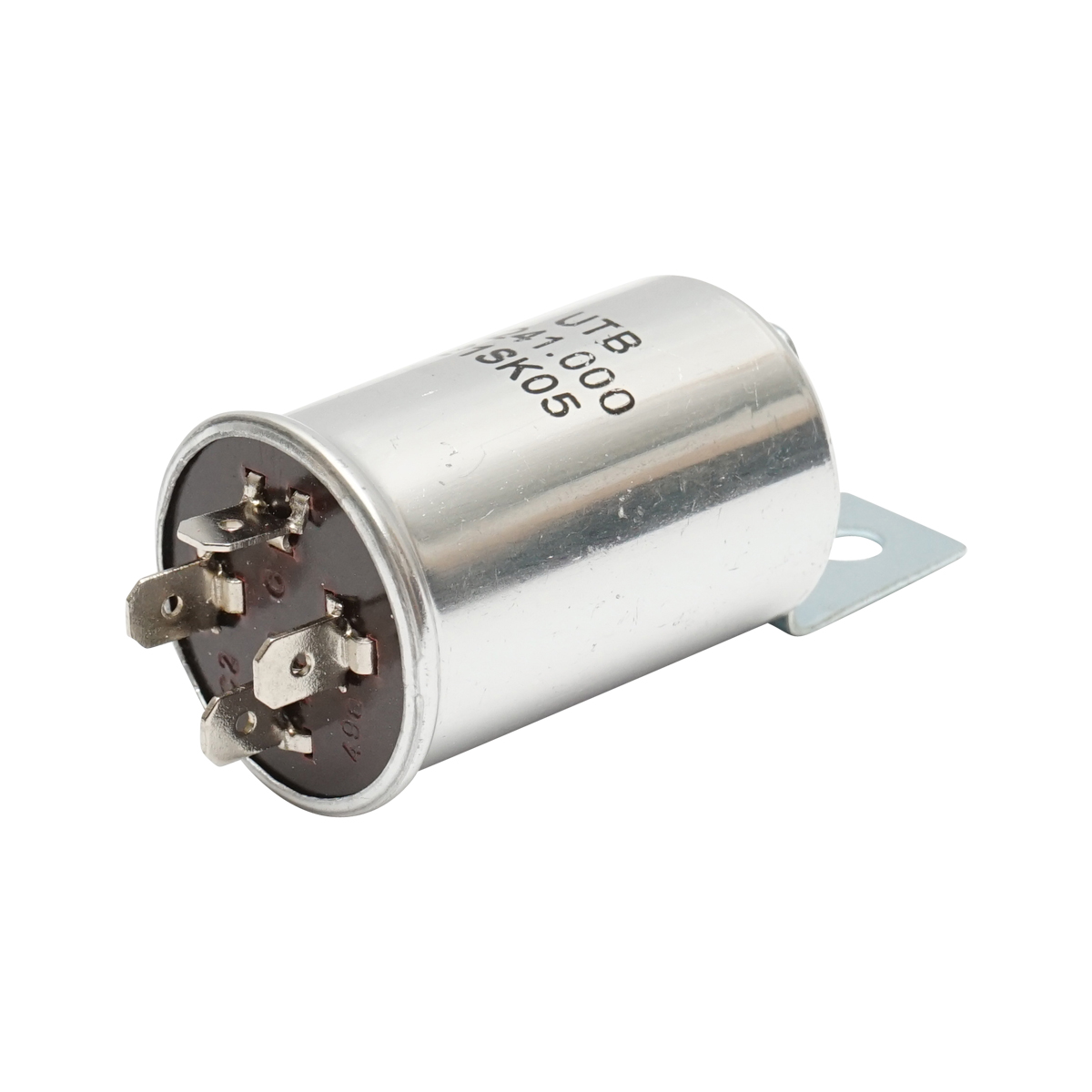

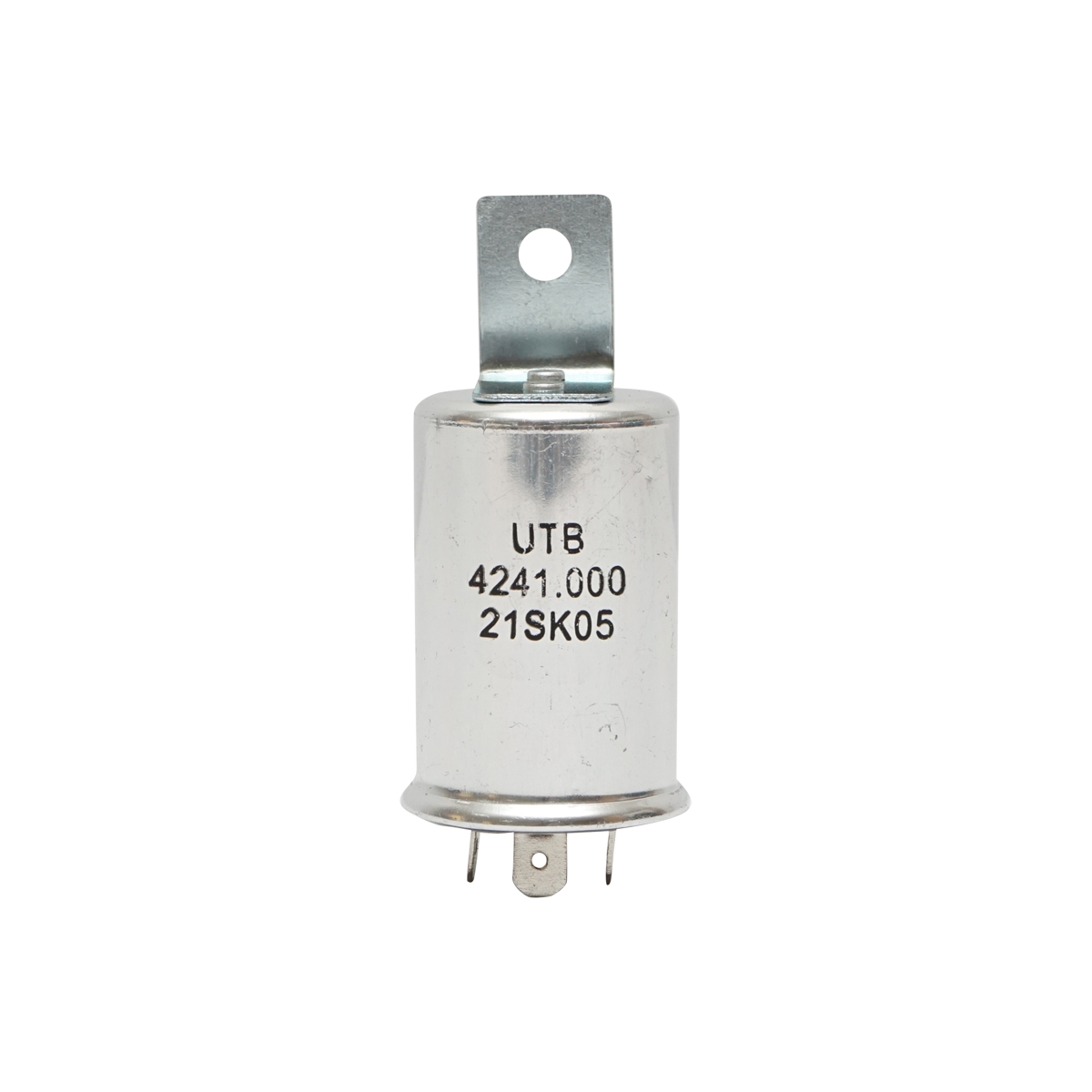

Releu semnalizare electronic 12V cu 4 pini 4241
Releu semnalizare electronic 12V cu 4 pini 4241
Cod: UTB4241.000
Echivalență: DISBL44
Brand: UTB
Livrare în
Alege locația
,
sâmbătă, 25 ianuarie - duminică, 26 ianuarie *
*Se aplică condițiile de livrare
| Disponibil la EasyBox | |
|
Cost de livrare de la 9,99 Lei
|
|
| Poți deschide coletul la livrare | |
| Poți returna în 30 zile | |
| Garanție 24 luni la persoană fizică |
În stoc
Promoția expiră în
zile
:
ore
:
min
:
sec
Rate online de la:
3.16 Lei pe lună
Cantitate:
(Bucăți)
Comandă telefonic Comandă pe WhatsApp Comandă pe CHAT
Cumpărate frecvent împreună
UTB101.65.131
Manometru presiune ulei si conducta cupru cu reductie conica la etansare UTB U-650
55.71 RON
BK80234
Sigurante auto cilindrice bachelita set 20 buc 8x8A, 10x16A, 2x25A Breckner Germany
3.53 RON 3.36 RONProduse asemănătoare vizual
RETUR EXTINS
Ai posibilitate de retur în 30 zile, comandă produsele de care ai nevoie fără griji
DESCHIDERE COLET
La livrare, verifici produsele împreună cu șoferul înainte de a face plata
PRODUSE DIN STOC Livrăm rapid, avem toate produsele în depozitul nostru din Arad
Review-uri despre produs ( 9 )
3.78
9 review-uri
Ai folosit acest produs?
Exprimă-ți părerea și spune-le și altora despre experiența ta cu acest produs.
Arată doar review-uri cu text
super bun pretul de calitate
Releul e bun, dar mă supără lipsa documentatiei de utilizare. Cel mai banal lucru voiam-semnificatia terminalelor, cum se conectează într-un circuit de semnalizare. Unele au marcate terminalele, altele nu. Până la urmă am desfăcut unul defect, i-am făcut un releveu de schemă, l-am și reparat. Concluzia mea a fost că producătorii sunt niste copiatori care n-au habar de tehnică, de respectarea unor standarde. De aceea nici nu găsești fișele tehnice ale produselor respective. De exemplu, unul din releele 21SK05 are 4 terminale, carcasa de aluminiu. Terminalele sunt marcate C, 49, 49a, C2. După ce l-am deschis am constatat că terminalele C, 49 și 49a sunt legate împreună și că trebuie legate la un pol al becului de semnalizare, celălalt pol al becului trebuind să fie conectat la B-. Terminalul C2 trebuie legat la B+. Standardul DIN72552 stabileste alte destinații terminalelor, de exemplu la 49 ar trebui să ajungă B+ (adică +12Vcc) . Carcasa de aluminiu este izolată de circuitul electronic. Un alt releu 21SK05 are doar 3 terminale, nemarcate. La orice comerciant te duci, îți oferă produsul, dar neînsoțit de vreo hârtie cu instructiuni de utilizare.
pin 49 bat+ / pin 49a semnal stg si dreapta / pin31 masa / pin c2 bec bord sper ca am ajutat, as atasa poza cu legarea dar aici nu se poate
Produsul este f. bun, merge si il recomand
Am cumparat 3 buc, dar nici una nu functioneaza, sant electrician, legare e simplu, pin 49-contact, 49a spre contactor semnalizare, C si c2, spre bord lampa control tractor / remorca
Neaparat schema! N-ar fi prea placut sa-l demontez sa fac reverse engineering doar ca sa stiu sa-l leg.
Ar fi utila si o schema de legare
Mi
Mircea Petriceanu
Review scris în 06.07.2024
(0 comentarii)
Io
Ion Ionescu
Review scris în 12.11.2023
(5 comentarii)
Colceriu Marius a scris un comentariu în 20.02.2024 23:03
Bună ziua! Am văzut mai jos ca aveți și schema ați putea oare sa mi-o trimiteți pe email (colceriudarius43@gmail.com). Mulțumesc!
Florentin Stuleanec a scris un comentariu în 21.03.2024 17:14
Buna ziua! Îmi puteți trimite va rog schema și mie pe mail: fstuleanec007@gmail.com
Ioan Alexandru Balinisteanu a scris un comentariu în 23.04.2024 20:36
alex.balinisteanu@yahoo.com, îmi puteți trimite și mie schema
Langa Ciprian a scris un comentariu în 11.05.2024 21:28
Deci practic foloseste doua borne, Atunci nu e electronic
Robert Gabriel Pascu a scris un comentariu în 22.09.2024 14:06
Gabypascu25@gmail.com, îmi puteți trimite și mie schema vă rog
De
Debreczeni Arpad
Review scris în 18.10.2023
(0 comentarii)
Ma
Marian Laura
Review scris în 19.06.2023
(0 comentarii)
La
Lado Zoltan -Tibor
Review scris în 30.06.2020
(5 persoane apreciază acest review) (1 comentarii)
Ion Ionescu a scris un comentariu în 12.11.2023 12:33
Eu am desfăcut unul și am constatat că la C2 trebuie legat +12Vcc, și că becurile de semnalizare trebuie conectate între masă și oricare dintre celelalte 3 terminale (49, 49a, C) terminale care sunt legate la același traseu pe cablajul electronic.
Al
Alexandru Ștefănescu
Review scris în 25.09.2019
(1 comentarii)
Ion Ionescu a scris un comentariu în 12.11.2023 12:34
Am făcut eu reverse engineering, pot să-ți trimit schema pe un e-mail.
So
Solomon Mircea
Review scris în 18.04.2019
(1 persoana apreciază acest review) (0 comentarii)
